Μηχανή Συσκευασίας Servo Soft Plastic Flat Blister

1.Εισαγωγή

Αυτό το μοντέλο υιοθετεί επεξεργαστή PLC, μονάδα θερμοκρασίας, κύριο κινητήρα servo, έλεγχο διεπαφής ανθρώπου-μηχανής, αυτοματοποίηση ύψους λειτουργίας εξοπλισμού, πλήρεις λειτουργίες, μεγάλο χώρο επέκτασης,μπορεί να εξοπλιστεί με προσαρμοσμένες ειδικές συσκευές σύμφωνα με τις απαιτήσεις του χρήστηΕφαρμόζεται στην συσκευασία κυψελών από χαρτί- πλαστικό ή πλαστικό- πλαστικό μιας χρήσης πετσέτες για το λαιμό, μάσκα, σύριγγα, σετ έγχυσης, σωλήνα έγχυσης και γάζα.,σύριγγα, αυτόματη τροφοδοσία βελόνων, online flexographic printer, σύστημα οπτικής ανίχνευσης.

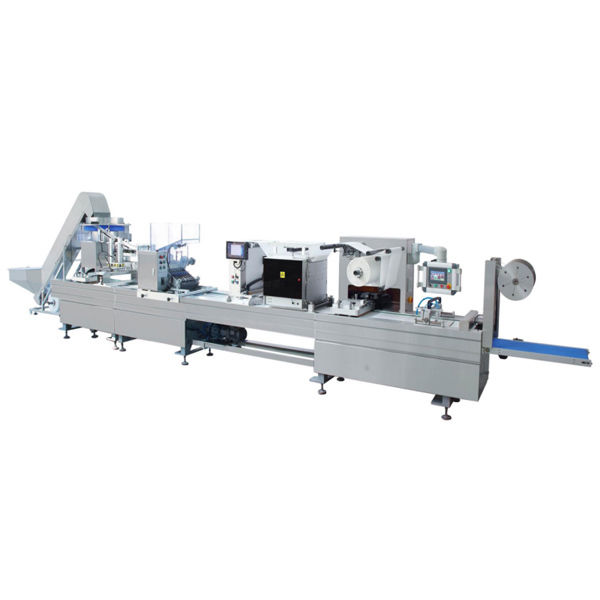

2.Εμφάνιση του εξοπλισμού

3.Αξιόπιστη

3.1Η σταθερότητα έλξης που οδηγείται από κινητήρα servo είναι αξιόπιστη

3.2Διασφαλίστε την απόσταση του κέντρου κάθε στήλης: χρησιμοποιήστε ένα ειδικό μηχάνημα εργαλείου και επεξεργαστείτε τέσσερις τρύπες ταυτόχρονα.

3.3Πνευματική εγγύηση: χρησιμοποιούνται κυλίνδροι παραγωγής σταθερής θέσης και πνευματικά εξαρτήματα γνωστών εμπορικών σημάτων (βλέπε κατάλογος διαμορφώσεων).

3.4Εγγύηση ηλεκτρικού συστήματος: χρησιμοποιούνται ηλεκτρικά εξαρτήματα γνωστών εμπορικών σημάτων (βλέπε κατάλογος διαμορφώσεων).

3.5Εγγύηση υγιεινής της παραγωγής: εμφάνιση από ανοξείδωτο χάλυβα, χρησιμοποιούνται ανοξείδωτο χάλυβα και μη τοξικό PVC για την επιφάνεια επαφής με ενέσεις και φάρμακα.

4.Διαρθρωτικό διάγραμμα

5.Προδιαγραφές και δομές διαφόρων κατασκευαστικών στοιχείων

5.1Ο μηχανισμός είναι απλός, ελαφρύς και εύκολος στη μεταφορά.

5.2Η κύρια κίνηση παίρνει τον κινητήρα σερβο ως την ισχύ, μειώνει την ταχύτητα μέσω του κουτιού επιβράδυνσης, οδηγεί την αλυσίδα συμπίεσης για να συμπίεση την κατώτερη μεμβράνη βήμα έλξη,και κάθε κύλινδρο συνεργάζεται με την κίνηση για να κάνει την περιοδική κίνηση.

5.3Κεντρικός μηχανισμός κίνησης

5.3.1Τα κύρια συστατικά της κατώτερης ταινίας τροφοδοσίας: κινητήρας τροφοδοσίας, βραχίονα κλίσης, τροφοδοτικό ρόλο (αλουμίνιο Φ 40) κλπ.

5.3.2Λειτουργία: Στείλε την κάτω μεμβράνη εκ των προτέρων για να εξοικονομήσεις δύναμη στην αλυσίδα έλξης.

5.3.3Μηχανισμός τυποποίησης και θερμικής σφράγισης: Κύρια σύνθεση: πλαίσιο από χάλυβα άνθρακα, κύλινδρο, στήλη καθοδήγησης (GCr15Φ25), γραμμικό ρουλέν, πλαίσιο καλούπιας, εναλλάξιμο καλούπι (αλουμίνιο), κλπ.

5.3.4Ο μηχανισμός εσοχής και κοπής αποτελείται κυρίως από: πίνακα, τύμπανο χάλυβα άνθρακα, κύλινδρο ελέγχου, κύλινδρο χωρίς ράβδι, κοπτήρα κλπ.

5.3.5Κύρια στοιχεία του μηχανισμού έλξης: ζυγαριά, αλυσίδα συμπίεσης (ατσάλι από ανοξείδωτο χάλυβα), κλπ.

5.3.6Μηχανισμός εξόδου και συλλογής απορριμμάτων: ιμάντα μεταφοράς (μη τοξικό PVC), τροχός (ατσάλι άνθρακα), βούρτσα κυλίνδρων (PVC) κλπ.

5.4Η ρύθμιση της θέσης του καλούπιου αποτελείται κυρίως από χειροκίνητο τροχό, κομβικό σύνολο εργαλείων, βίδα (ατσάλι άνθρακα) κλπ.

5.5Μηχανισμός εκτύπωσης (προαιρετική) κύρια σύνθεση: κινητήρας συνεχούς ρεύματος, τύμπανος εκτύπωσης (ατσάλι από ανοξείδωτο χάλυβα), ξύρισμα PVC, χαλυβουργία από καουτσούκ κ.λπ.

5.6Ηλεκτρικό κουτί: Το υλικό του ηλεκτρικού κουτιού είναι SUS304, με πάχος 1,2 mm.

5.7Εμφάνιση: Το σώμα της συσκευασίας με πάχος 1,2 mm SUS304 συνολικά έχει δυσάρεστη θέση, επομένως η πόρτα πρέπει να τοποθετείται στη θέση όπου είναι απαραίτητη η ρύθμιση.

6.Βασικά χαρακτηριστικά κάθε μηχανισμού θέσης του εξοπλισμού

6.1Προθέρμανση κάτω μεμβράνης: η πλάκα θέρμανσης ταιριάζει στενά με τη θερμαντική κάτω μεμβράνη, η απόδοση θέρμανσης είναι υψηλή, η πλάκα θέρμανσης διαχωρίζεται αυτόματα κατά την έλξη.

6.2Σχηματισμός PVC: ανώτερο και κατώτερο καλούπι με κυλίνδρο που κλειδώνει το καλούπι, δαχτυλίδι σφράγισης για να εξασφαλιστεί η μη διαρροή, πραγματικό καλούπι αέρα.

6.3Θερμική σφράγιση: Η κυλινδρική δράση σφραγίζει τα άνω και τα κατώτερα καλούπια και το άνω καλούπι θερμαίνεται με αγκάθι κυλίνδρου.

6.4Μηχανισμός ρύθμισης: Κάθε μηχανισμός κιβωτίου θέρμανσης μπορεί να ρυθμίσει τις αριστερές και δεξιές θέσεις στο στέλεχος.

6.5Τοποθέτηση μούχλας: Τοποθέτηση πλάκας πίεσης, εύκολη στη λειτουργία, εύκολη στην αντικατάσταση.

6.6Μονάδα κοπής: κοπή κυλίνδρου άξονα, εύκολη στη ρύθμιση της θέσης.

6.7Μηχανή εκτύπωσης: εκτύπωση με κυλίνδρους, συγχρονισμένη εκτύπωση, μπορεί να εξοικονομήσει έξοδα κατανάλωσης.

7.Μηχανήπλεονεκτήματα

7.1Το σώμα του εξοπλισμού είναι χύτευμα και η απορρόφηση των δονήσεων δεν παραμορφώνεται.

7.2Η αλυσίδα σάντουιτς είναι εφεδρική και οι κινήσεις ανοίγματος και κλεισίματος είναι ελεγχόμενες στη θέση τους, η οποία πληροί τα ευρωπαϊκά και αμερικανικά πρότυπα.

7.3Για προϊόντα τυποποιημένου μεγέθους, όπως σύριγγες, τα καλούπια που σχηματίζονται από το χύτεμα και τη θερμική σφράγιση αντικαθίστανται από την εκτόξευση από συρτάρι, το πλαίσιο του καλούπια δεν χρειάζεται να αποσυναρμολογείται,και το πλαίσιο του καλούπιας δεν χρειάζεται να αντικατασταθεί για διαφορετικά καλούπια εγχώριας.

7.4 Μγήρανση και θερμική σφράγιση μούχλας χαμηλότερη μούχλα πιν τοποθέτηση σχεδιασμό, τοποθέτηση αντικατάστασης είναι απλή και γρήγορη για να αποφευχθούν τα μειονεκτήματα που προκαλούνται από τη στερέωση βίδες.

7.5 ΤΟι θέσεις του μούχλας και του κοπτήρα κοπής είναι όλες εξοπλισμένες με εξωτερικούς τροχούς χειρός που μπορούν εύκολα να ρυθμίσουν τη θέση και είναι κατάλληλες για μούχλες με διαφορετικές διαδρομές.

7.6Η πλάκα θέρμανσης από αλουμίνιο με ομοιόμορφη ολοκληρωμένη χύτευση διάταξης σωλήνα χρησιμοποιείται σε λειτουργία θέρμανσης, η οποία έχει ομοιόμορφη θέρμανση και μακρά διάρκεια ζωής και αποφεύγει τα μειονεκτήματα του σωλήνα θέρμανσης.

7.7Η εγκάρσια κοπή μπορεί να είναι ευέλικτη κοπή πριονιδιού ή τύπου νυστέρι, και η συντήρηση και η ρύθμιση είναι βολικές.

7.8 ΤΤο σύστημα ευθυγράμμισης του δρομέα χρησιμοποιεί το Bonner, ΗΠΑ, το οποίο είναι ακριβές και αξιόπιστο.

7.9Η μονάδα θερμοκρασίας Mitsubishi χρησιμοποιείται για τον έλεγχο της θερμοκρασίας, με υψηλή ακρίβεια, και είναι βολικό να συνειδητοποιήσει την εξαγωγή δεδομένων και να συνδέσει το σύστημα MES.

7.10 ΤΤο σύστημα αυτόματης τροφοδοσίας της σύριγγας χρησιμοποιεί μια συγχρονισμένη ζώνη αλυσίδας για να αποφευχθούν τα μειονεκτήματα της γρατσουνίσεως και της εκτύπωσης του περιεχομένου.
