Λεπτομέρειες:
|
| Ονομασία: | Μηχανή Τύπου Ταμπλέτας Ατσάλι Φαρμακευτικής Χρήσης | Ποσότητα διάτρησης &Die (θέστε): | 27 |
|---|---|---|---|
| Max.Pressure (KN): | 100 | Max.Dia της ταμπλέτας (χιλ.): | 22 |
| Max.Thickness της ταμπλέτας (χιλ.): | 6 | Max.Depth της πλήρωσης (χιλ.): | 15 |
| Συνολικό μέγεθος: | 1240*980*1650 | Βάρος (kg): | 1850 |
| Υλικό: | Ατσάλι ατσάλι | Κλειστή λέξη: | Μηχανή πιέσεως δισκίων |
| Επισημαίνω: | εξοπλισμός Τύπου ταμπλετών,Μηχανή Τύπου χαπιών |
||

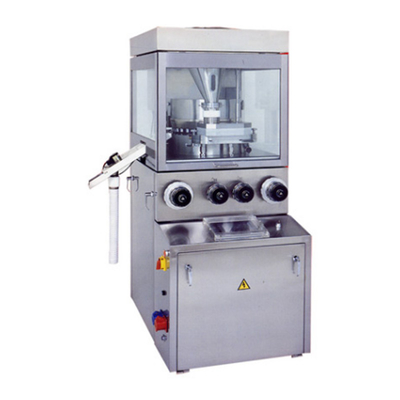

Μηχανή Τύπου Ταμπλέτας Ατσάλι Φαρμακευτικής Χρήσης
Περιγραφή του προϊόντοςΜηχανής συμπίεσης δισκίων
Είναι ένα είδος διπλής πίεσης τύπου αυτόματης περιστροφής, συνεχής συσκευή δισκίων, τα κόκκια υλικά θα συμπιεστούν σε στρογγυλή, αφήνοντας και ανωμαλία δισκία, διπλό χρώμα δισκία.
Χρησιμοποιείται κυρίως στην παραγωγή δισκίων της φαρμακευτικής βιομηχανίας, ταυτόχρονα είναι κατάλληλο για χημικές,τροφικές,ηλεκτρονικές και άλλες βιομηχανικές επιχειρήσεις.
ΠροϊόνΠαραμέτροι μηχανής συμπίεσης δισκίων
| Σχήμα | SED370-26GY-P | SED370-32GY-P | Δελτίο ΕΚΑΧ αριθ. | ||
| Αριθμός σταθμών | 26 | 32 | 40 | ||
| Τύπος | D | Β | ΒΒ | ||
| Ελάχιστη απόδοση (ταμπλέτες/ώρα) |
25,000 (i=60/26)Α 60,000 (i=60/40)) |
60,000 | 60,000 | ||
| Μέγιστη απόδοση (ταμπλέτες/ώρα)β |
60,000 (i=60/26)Α 171,000 ((i=60/40)) |
211,000 | 264,000 | ||
| Μέγιστη διάμετρος δισκίου. | Γύρω | 25 | 16 | 13 | |
| Με σχήμα | 25 | 19 | 16 | ||
| Μέγιστο βάθος πλήρωσης (mm) | 20 | 16 | 16 | ||
| Μέγιστο πάχος δισκίου (mm) | 8 | 8 | 8 | ||
| Μέγιστη δύναμη συμπίεσης (kN) | 100 | 80 | 80 | ||
| Μέγιστη δύναμη πριν από τη συμπλήρωση (kN) | 14 | ||||
| Μέγιστη ισχύς (kW) | 10 | ||||
| Πίεση πηγής αέρα (MPa) | 0.6 | ||||
| Ηλεκτρική τροφοδοσία | 380V 50Hz 3P | ||||
| Συνολική διάσταση (mm) | 1,080x1,440x1,950 | ||||
| Βάρος (kg) | 1,780 | ||||
| Κουδούνιμο εκφόρτωσης (dB (A)) | ≤ 82 | ||||
| Τύπος | GB/T 30748-2014 | ||||
|
Προειδοποίηση:
Β) Η μέγιστη απόδοση αναφέρεται στην ποσότητα των μικρών δισκίων που πιέζονται από ιδανικό κόκκο.ρευστότητα της σκόνηςΣυνήθως θα είναι 70% για το στρογγυλό δισκίο, 50% για το μεγάλο ή σχήμα δισκίου, το οποίο μόνο για αναφορά, αν είναι πολύ αυστηρό, παρακαλώ κάντε δοκιμή πριν παραγγείλετε.
|
|||||
Κύρια λειτουργία
1Ελέγχος PLC, αυτόματο σύστημα ελέγχου βάρους δισκίων, αυτόματη συσκευή απόρριψης παρτίδας. λειτουργία αυτόματης δειγματοληψίας παρτίδας.
| Μέσο βάρος δισκίου | Μέσος όρος του βάρους των δισκίων | Ανεκτικότητα σε βάρος μεμονωμένου δισκίου | Σημείωση |
| < 0,15 g | ± 2% | ± 6% | Καλύτερα για στρογγυλή διάμετρο ≥φ5 mm |
| ≥ 0,15g ~ < 0,3g | ± 1% | ± 5% | |
| ≥0,3g | ± 1% | ± 3% |
Η μέση ακρίβεια ελέγχου του δισκίου και η ανοχή του μεμονωμένου βάρους του δισκίου θα πρέπει να είναι σύμφωνη με τον παραπάνω πίνακα.η λεπτή σκόνη θα είναι μεγαλύτερη για μικρά ή λεπτά δισκία.
2Χρωματική οθόνη αφής 9·, με προβολή της μέσης κύριας πίεσης, της πίεσης ενός χτυπήματος, συναγερμού σε περίπτωση βλάβης, αυτόματης στάσης και μενού βοήθειας,Η ενεργοποίηση / απενεργοποίηση του αποσυλλέκτη σκόνης των δισκίων και η ενεργοποίηση / απενεργοποίηση και ο παλμός του συλλέκτη σκόνης μπορούν να ελέγχονται από την οθόνη αφής (Ο αποσυλλέκτης σκόνης των δισκίων και ο συλλέκτης σκόνης είναι προαιρετικοί).
3Τέσσερις τροχούς χρησιμοποιούνται για τη ρύθμιση της κύριας συμπίεσης (τύπος δισκίου), της προσυμπίεσης, του βάθους πλήρωσης και της θέσης σχηματισμού.
4Υδραυλική υποστήριξη ρυθμιζόμενη για κύρια συμπίεση και προ-συμπίεση.
5Αυτόματο σύστημα λιπαντικής. Η ταχύτητα ροής και το διάστημα λιπαντικής μπορούν να ρυθμιστούν.Σύστημα λιπαντικής λίπανσης χειροκίνητου ελέγχου.
6Με συσσωρευμένο χρόνο λειτουργίας, συσσωρευμένη συνολική ισχύ, συσσωρευμένη καλή ισχύ δισκίου και προκαθορισμένη λειτουργία διακοπής λειτουργίας.
7Ο κύριος κινητήρας και ο κινητήρας τροφοδοσίας ρυθμίζονται με μετατροπέα, οι στροφές μπορούν να ρυθμίζονται συνεχώς με άνω και κάτω όριο.
8Με συναγερμό για υπερφόρτωση, υποφόρτωση και με μοναδική τιμή πίεσης τρύπησης πάνω από το όριο.
9Με συναγερμό για υπερφόρτωση κύριας πίεσης, υπερφόρτωση προπίεσης, αυτοπροστατευτική εγκατάσταση για το σύστημα ηλεκτρικού ελέγχου, υπερφόρτωση κύριας μηχανής, υπερφόρτωση τροφοδοτικού κινητήρα, άνω και κάτω χτυπήματα πάνω από σφιχτό,συναγερμός για το άνοιγμα παραθύρων/θυρών και αριστερής/δεξιάς πλευρικής πόρτας σε κίνησηΕπείγουσα διακοπή, γεμίζοντας μειωμένη εκκίνηση.
10Με τη λειτουργία προεπιρροής και οθόνης.
11Με συναγερμό χαμηλού επιπέδου σκόνης (α συναγερμός αλλά όχι διακοπή)
12Έχει τη λειτουργία διαχείρισης πρόσβασης ασφαλείας σύμφωνα με το FDA 21 CFR Μέρος 11. Η οθόνη αφής έχει τρία επίπεδα λειτουργιών διαχείρισης δικαιωμάτων χρήστη,και διαφορετικά δικαιώματα αντιστοιχούν σε διαφορετικά επίπεδα λειτουργίας.
13Έχει τη λειτουργία καταγραφής δεδομένων σύμφωνα με το FDA 21 CFR Μέρος 11. Μπορεί να αποθηκεύσει, να καλέσει και να καταγράψει τον τύπο παραμέτρων παραγωγής, καθώς και να καταγράψει τα δεδομένα παραγωγής και τις πληροφορίες συναγερμού.Τα καταγεγραμμένα δεδομένα αποθηκεύονται σε κάρτα SD σε μορφή RDB ή CSV.
14Διαθέτει τη λειτουργία καταγραφής ίχνη ελέγχου σύμφωνα με το FDA 21 CFR Μέρος 11. Μπορεί να καταγράψει αυτόματα την είσοδο / έξοδο του χρήστη, τη λειτουργία του κύριου κουμπιού και την τροποποίηση παραμέτρων του συστήματος.Τα καταγεγραμμένα δεδομένα περιλαμβάνουν χρονική σφραγίδα, όνομα χρήστη και περιγραφή του γεγονότος, τα οποία αποθηκεύονται σε κάρτα SD σε μορφή RDB ή CSV.
15Έχει λειτουργία αντιγράφων ασφαλείας / ανάκτησης προγραμμάτων. Η οθόνη αφής και οι εφαρμογές PLC μπορούν να δημιουργηθούν και να αποκατασταθούν από κάρτα SD.
Βασικά χαρακτηριστικά
1Ένα στρώμα συστήματος τροφοδοσίας δύναμης, διαχωρισμένη κάλυψη SS, σφραγίδα λαβύρινθου μεταξύ του κατώτερου πύργου και του πίνακα, αμβλυντική για την κατώτερη ράβδο τρύπησης, διπλή ανύψωση χάλκινης τροχιάς;
2Το θάλαμο για τα δισκία υιοθετεί τη δομή ενός τριών πόλων υποστηρικτικού πλαισίου με το παράθυρο ανοιχτό προστατευτικό και σφραγισμένο μενταγιόν. Κρυμμένοι σωλήνες και γραμμές στο θάλαμο για τα δισκία.το άνω κάλυμμα από ανοξείδωτο χάλυβα και το παράθυρο προβολής για τον άνω κυλίνδρο προπίεσης στο άνω κάλυμμαΤρία κανάλια για τον μηχανισμό εξόδου, εισροή και έξοδος αέρα από σύστημα ψύξης με προστασία φίλτρων.
3Η εξωτερική διάμετρος της ένωσης για το σύστημα συλλογής σκόνης είναι Φ 75 mm.
4Όλα τα μέρη που έρχονται σε επαφή με τα κόκκους και τα δισκία, όπως το σύστημα πλήρωσης, ο μεσαίος πύργος και η συσκευή εκτόξευσης δισκίων, κλπ., είναι κατασκευασμένα από ανοξείδωτο χάλυβα ή αβλαβές υλικό μακρομοριακών.
Εφαρμογή μηχανής συμπίεσης δισκίων
