Ημιαυτόματη μηχανή πλήρωσης κάψουλας σκόνης για φαρμακευτική

ΗμιαυτόματηΜηχανή πλήρωσης καψουλών σε σκόνη για φαρμακευτικά προϊόντα

Περιγραφή του προϊόντος της μηχανής πλήρωσης κάψουλας

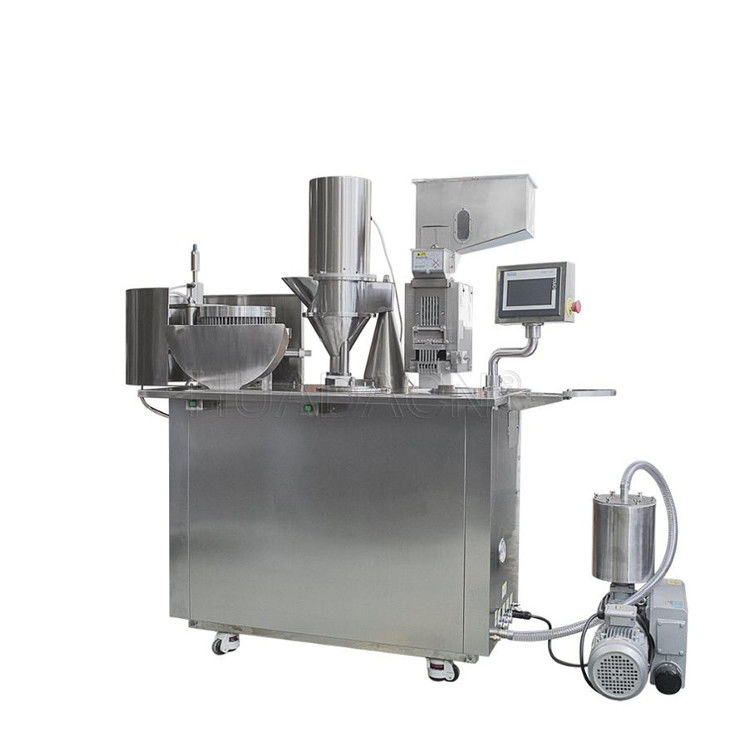

Το SED-BJ-III-A ημι- αυτόματο μηχάνημα γεμίσματος κάψουλας είναι ένα ειδικό μηχάνημα γεμίσματος κάψουλας, το οποίο είναι κατάλληλο για γεμίσμα κάψουλας από σκόνη και κόκκους σε μικρά και μεσαία φαρμακευτικά εργοστάσια,Εργαστήριο προετοιμασίας νοσοκομείουΚαι μπορεί να ολοκληρώσει τη ράψιμο της κάψουλας, το διαχωρισμό, την πλήρωση, την κλειδαριά κλπ.

Το μηχάνημα υιοθετεί PLC, οθόνη αφής, μετατροπή ταχύτητας χωρίς βήματα και ηλεκτρονικό αυτόματο μετρητή.Το σύνολο της μηχανής είναι κατασκευασμένο από 304 ανοξείδωτο χάλυβα, σύμφωνα με τις απαιτήσεις GMP.

Τεχνικές παραμέτρους μηχανής γεμίσματος κάψουλας

Λειτουργία των κύριων τμημάτων

Μηχανισμός σποράς κάψουλας
Η λειτουργία αυτού του μηχανισμού είναι να απομακρύνει άδειες κάψουλες από το καταφύγιο στον σωλήνα σποράς κάψουλας κάτω από τον οποίο υπάρχει ένας διακόπτης ρύθμισης με βίδα.Όταν ο σωλήνας σποράς της κάψουλας κινείται από το εργαλείο του τομέα και πέφτει στον πάτο, ο διακόπτης θα στείλει μια σειρά από κάψουλες (7 κομμάτια σε κάθε σειρά από κάψουλες 1#, 2#, 5 κομμάτια σε κάθε σειρά από κάψουλες 00#, 6 κομμάτια σε κάθε σειρά από κάψουλες 0#).Ο διακόπτης θα κλείσει τον σωλήνα σποράς της κάψουλας. The capsules which have dropped on the capsule comb will be pushed forward to the position of direction-changing under the action of the capsule-pushing board and the capsules will drop into the capsule disk (the body downwards and the cap upwards) when they are pushed and pressed downwards by the capsule-pressing head. (Βλέπε σχήμα 2 και σχήμα 3) Υπάρχει αρνητικό ρεύμα αέρα πίεσης στο κάτω μέρος του δίσκου της κάψουλας, όταν οι κάψουλες πιέζονται προς τα κάτω από το κεφάλι πιέσεως της κάψουλας και αφήνουν την χτένα της κάψουλας,θα απορροφηθούν στους δίσκους της κάψουλας με τη δράση του ρεύματος αέρα στις τρύπες του δίσκου της κάψουλαςΕπειδή ένα μικρό βήμα στην τρύπα του άνω δίσκου της κάψουλας σταματά το καπάκι της κάψουλας και το κρατάει στον άνω δίσκο της κάψουλας,Αλλά το σώμα της κάψουλας συνεχίζει να γλιστρά μέσα στη τρύπα του κατώτερου δίσκου της κάψουλας υπό την δράση του κενού., αυτός ο μηχανισμός ολοκληρώνει τη διάταξη, την αλλαγή της κατεύθυνσης και τον διαχωρισμό των καψουλών.

Ο μεμονωμένος μετατροπέας ρυθμίζει τον κινητήρα ταχύτητας που οδηγεί την καμάρα, τη ράβδο κουνήματος και τον μηχανισμό τράπουλας για να κάνει αυτό το μηχανισμό να λειτουργεί.το τσουλήκι θα πιέσει επίσης σε ένα δόντι (που κάνει τον δίσκο κάψουλας να πιέσει σε μια σειρά τρύπας), και εν τω μεταξύ η καμάρα θα οδηγήσει την ράβδο κουνήματος για να κάνει την ράβδο κουνήματος να λειτουργεί για έναν κύκλο (βλέπε σχήμα 4 και σχήμα 5).

Αυτός ο μηχανισμός έχει ένα σύστημα ελέγχου προγραμματισμού, έτσι ώστε όταν ο δίσκος κάψουλας είναι γεμάτος με κάψουλες, αυτός ο μηχανισμός θα σταματήσει αυτόματα, και μπορεί επίσης να σταματήσει κατά το ήμισυ χειροκίνητα όταν χρειάζεται να σταματήσει.Η ταχύτητα της μηχανής αυτής μπορεί να ρυθμίζεται μέσω του κουμπιού στην κονσόλα και να εμφανίζεται μέσω του μετατροπέα.

Εάν κάποια κάψουλα διαχωριστούν ελλιπώς, μπορείτε να ανακατεύετε τον δίσκο της κάψουλας με το χέρι 2~3 περιστροφές, έτσι ώστε να διαχωριστούν πλήρως υπό την ατμοσφαιρική απορρόφηση.

Αυτό το μηχάνημα έχει ένα ζευγάρι καλούπι και ένα ζευγάρι δίσκο κάψουλας μαζί του όταν αφήνει το εργοστάσιο, ο χρήστης μπορεί να επιλέξει και να παραγγείλει άλλο καλούπι και δίσκο κάψουλας σύμφωνα με τον κατάλογο μερών.(Βλέπε σχήμα 12 και σχήμα 13)




Διαφορά: συσκευή 00# 5 τρύπες κάθε σειρά, ο δίσκος κάψουλας 5×60=300 τρύπες, ο δίσκος δακτυλίου 300 βελόνες, συσκευή 0# 6 τρύπες κάθε σειρά, ο δίσκος κάψουλας 6×60=360 τρύπες, ο δίσκος δακτυλίου 360 βελόνες,και αντίστοιχη κεφαλή πίεσης κάψουλας, κάψουλα πιέζοντας σανίδα, κάψουλα χτένα και διακόπτης είναι όλες 6 σειρές.

Η συσκευή 1#, 2#, 3# έχει 7 τρύπες σε κάθε σειρά, ο δίσκος κάψουλας 7×60=420 τρύπες, ο δίσκος δαχτυλιδιού 420 βελόνες, και αντίστοιχα όλα τα μέρη είναι 7 σειρές.

Μηχανισμός πλήρωσης

Η λειτουργία αυτού του μηχανισμού είναι να γεμίζει το φάρμακο στην άδεια κάψουλα στον δίσκο κάψουλας αυτόματα και με τη σωστή σειρά.Με έναν μετατροπέα ρυθμιστή ταχύτητας κινητήρα (η ταχύτητα περιστροφής του εμφανίζεται στην πίνακα αφής) που είναι σταθερός στο μπάνκερ οδηγεί την έλικα για να αναγκάσει το φάρμακο να γεμίσει στην άδεια κάψουλαΗ κατώτερη περιστροφή οδηγεί τον δίσκο κάψουλας να περιστρέφεται, η κατώτερη περιστροφή επίσης οδηγείται να περιστρέφεται από έναν κινητήρα ρύθμισης ταχύτητας μετατροπέα.Το κατώτερο γύρισμα κάνει τον δίσκο κάψουλα περιστρέφονται έναν κύκλο κάτω από το στόμα σίτισης, η οποία ελέγχεται από τον έλεγχο μετρήσεων με διακόπτη επαγωγής (ο μετρητής ρυθμίζεται σε 30 φορές).Το καταφύγιο θα σπρώχνεται στον δίσκο της κάψουλας από τον κύλινδρο., μετά την τοποθέτηση του υπόγειου συστήματος, ο κινητήρας στροφήματος και ο κινητήρας υπόγειου συστήματος θα ενεργοποιηθούν αυτόματα (βλέπε σχήμα 6 και σχήμα 7),και θα σταματήσουν αυτόματα μετά το δίσκο κάψουλας περιστρέφεται έναν κύκλο, και εν τω μεταξύ ο κύλινδρος θα τραβήξει το καταφύγιο και να το αποσύρει από τον δίσκο της κάψουλας.

Ρυθμισμός του όγκου γεμίσματος ∆ Μπορείτε να ρυθμίσετε την ταχύτητα του κινητήρα εφοδιασμού και την ταχύτητα του κινητήρα περιστροφής ανάλογα με τον όγκο γεμίσματος και τα χαρακτηριστικά ροής του φαρμάκου.Εάν το φάρμακο είναι δύσκολο να γεμίσει, μπορείτε να ρυθμίσετε τη ρύθμιση της τιμής του μετρητή σε 60 ή 90, αλλά ορίζεται σε 30 (ένας κύκλος) πριν το μηχάνημα εγκαταλείψει το εργοστάσιο.


Μηχανισμός κλειδώματος
Η λειτουργία αυτού του μηχανισμού είναι να κλειδώνει την κάψουλα που είναι γεμάτη με το φάρμακο (δηλαδή να κλείνει τον άνω δίσκο και τον κάτω δίσκο).και στη συνέχεια πιέστε τον δίσκο κάψουλας με το χέρι για να κάνει το δάχτυλο επαναφορά, σπρώξτε την κάψουλα έξω και κάντε την να ρέει στο κουτί συλλογής της κάψουλας (βλέπε σχήμα 8).

Πνευματικό σύστημα ελέγχου

Το πρώτο βήμα του τριπλού μέρους είναι το φιλτράρισμα αέρα, το δεύτερο βήμα είναι η ρύθμιση της πίεσης, και το τρίτο βήμα είναι η λίπανση του συστήματος κυκλώματος τροφοδοσίας αερίου αέριας ομίχλης,Η ρυθμιστική βρύση πετρελαίου μπορεί γενικά να βρύση μια σταγόνα πετρελαίου κάθε 1 ~ 3 λεπτά (όπως και το συνηθισμένο λάδι μηχανής).

Η βαλβίδα πεδίου ελέγχει τη δράση του κυλίνδρου κλειδώματος.Το έμβολο του κυλίνδρου θα τραβήξει πίσω.

Η ηλεκτρομαγνητική βαλβίδα ελέγχεται από το ηλεκτρικό σύστημα και χρησιμοποιείται για τον έλεγχο της δράσης του δεξαμενού γεώτρησης.Υπάρχουν δύο μονόδρομες βαλβίδες αερισμού στην έξοδο της ηλεκτρομαγνητικής βαλβίδας, που χρησιμοποιούνται για τον έλεγχο της ταχύτητας κυκλοφορίας του κυλίνδρου (βλέπε σχήμα 9).




Ηλεκτρικό σύστημα ελέγχου

• Σύντομη εισαγωγή

Αυτό το μηχάνημα υιοθετεί σύστημα 400V 50Hz τριών φάσεων τεσσάρων καλωδίων και ένα καλώδιο για προστασία εδάφους.

Αυτό το μηχάνημα υιοθετεί τον μετατροπέα ρυθμίζει ταχύτητα κινητήρα stop drive το αντίστοιχο οδήγηση μέρος για λειτουργία και να κάνει τη συντήρηση εύκολη.

• Σχηματική οδηγία για το ηλεκτρικό σύστημα ελέγχου: (βλέπε σχήμα 11)

Η εκκίνηση και η διακοπή της αντλίας κενού καθοδηγούνται από ένα ζευγάρι κουμπιά κοίταξης και κλίσης στο πάνελ, τα οποία είναι συνδεδεμένα με έναν επαγγέκτη κλιματισμού στο κουτί.Όταν πατηθεί το κουμπί ON (2), η αντλία κενού θα ξεκινήσει και η αυτοκλειδωτική λειτουργία, η ηλεκτρομαγνητική βαλβίδα θα λειτουργήσει εν τω μεταξύ.η αντλία κενού θα σταματήσει να λειτουργεί (υπάρχει μια βαλβίδα φίλτρου στο σύστημα αγωγών κενού, ώστε να αποφεύγεται η είσοδος κομματιών της κάψουλας στην αντλία κενούΗ συσκευή είναι εξοπλισμένη με μετρητή κενού για την απεικόνιση της πίεσης του συστήματος (βλέπε σχήμα 10).

Ξεκίνηση και διακοπή της αντλίας αέρα (έχει την ίδια αρχή με το σύστημα αντλίας κενού).

Ξεκίνηση και διακοπή της σποράς σε κάψουλα:Ο μηχανισμός σποράς κάψουλας λαμβάνει τον μεμονωμένο κινητήρα ως κινητή δύναμη και η ταχύτητα περιστροφής ελέγχεται από έναν μετατροπέα και ρυθμίζεται μέσω ενός κουμπιού. Όταν το ON (3) πατηθεί κάτω, ο μηχανισμός σποράς κάψουλας θα ξεκινήσει.Μετά την έναρξη του μηχανισμού κάψουλας σποράς θα τρέξει αυτόματα σε ένα κύκλωμα (δηλαδή 60 φορές), ο μετρητής ρυθμίζεται σε 60 φορές ελέγχου πριν σταματήσει αυτόματα το μηχάνημα.

Αρχή και διακοπή της γέμισης: Ο μηχανισμός γέμισης υιοθετεί δύο μη σταδιακούς κινητήρες ρύθμισης ταχύτητας για την ξεχωριστή κίνηση του τμήματος του ελιγμού και του τμήματος του περιστροφείου και διαθέτει τον κύλινδρο,Η ηλεκτρομαγνητική βαλβίδα και ο μετρητής να ταιριάζουν με το νόμο του κύκλου λειτουργίαςΟι ταχύτητες λειτουργίας του καταφύγου και του πίνακα στροφής θα εμφανίζονται στο μετρητή περιστροφής ξεχωριστά.

Όταν πατηθεί το κουμπί ON (1), η ηλεκτρομαγνητική βαλβίδα θα προσελκύσει και θα ανοίξει το κύκλωμα αερίου για να τροφοδοτήσει τον κύλινδρο με αέρα και ο κύλινδρος θα σπρώξει το δεξαμενόπλοιο στον πίνακα στροφής.Όταν ο κύλινδρος κινείται, η μονάδα καθυστέρησης χρόνου θα χρονομετρήσει για αυτό (η μονάδα καθυστέρησης χρόνου ορίζεται σε 2 δευτερόλεπτα πριν αφήσει το εργοστάσιο).δηλαδή να καθοδηγήσει τον κινητήρα στροφήματος και τον κινητήρα του καταφύγιου για να ξεκινήσει να λειτουργεί. Σε αυτή τη στιγμή, ο μετρητής θα αρχίσει να μετράει για το πινέλο. Μετά το πινέλο περιστρέφεται στη θέση που έχει οριστεί (στηρίζεται σε 30 φορές πριν το μηχάνημα εγκαταλείψει το εργοστάσιο,δηλαδή το πίνακα περιστροφής εκτελεί έναν κύκλο), the turntable motor and bunker motor will stop rotating at the same time and the electromagnetic valve will return to its place to make cylinder move and draw the bunker backwards to make it return to its place.

Προστατευτική διάταξη: Αυτή η προστατευτική διάταξη χρησιμοποιείται για την αποτροπή των χεριών ή των σκληρών υλικών από την είσοδο στον μηχανισμό κεφαλής σποράς κάψουλας κατά την πορεία. The structure is that a protective door covers the working surface of the capsule-sowing head and a micro-limit switch interlocked with the capsule-sowing control circuit is fixed at the bottom of the door shaft (in the machine body)Όταν ανοίξει η πόρτα, ο κινητήρας καψούλας σποράς θα σταματήσει αμέσως, ο δείκτης λάμπας (9) στον πίνακα θα λάμψει.

Εφαρμογή της μηχανής πλήρωσης κάψουλας
