Μηχανή πλήρωσης αυτοματοποιημένων κάψουλων για τη βιομηχανία φαρμάκων
Περιγραφή του προϊόντος της μηχανής πλήρωσης κάψουλας

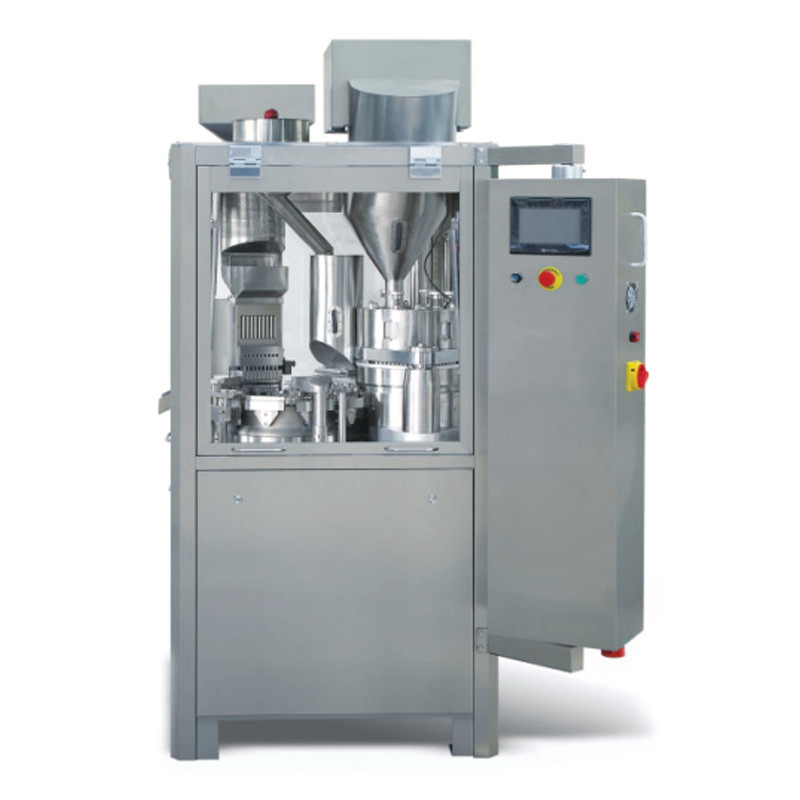

Η SED-1200J-C αυτόματη μηχανή πλήρωσης κάψουλας χρησιμοποιείται συνήθως στις φαρμακευτικές, θρεπτικές βιομηχανίες για την πλήρωση κενών σκληρών καψουλών ζελατίνης διαφόρων μεγεθών με σκόνες και σφαιρίδια (προαιρετικά).Το γεμιστήρα κάψουλας προσανατολίζεται αυτόματα, ανοίγει το άδειο σκληρό ζελατινικό κάψουλο, το γεμίζει σωστά με σκόνη και κλείνει αυτόματα τα κάψουλα.
Τεχνικές παραμέτρους μηχανής γεμίσματος κάψουλας
| Μοδελ |
Δελτίο SED-1200J-C |
| Βάρος μηχανής |
900 κιλά |
| Συνολική διάσταση |
1020 × 860 × 1970 χιλιοστά |
| Δύναμη κινητήρα |
5.75KW |
| Ηλεκτρική τροφοδοσία |
Δυναμικό ισχύος |
| Δυναμικότητα |
1200 κάψουλες/min |
| Εφαρμογή |
00#-5# κάψουλα, κάψουλα ασφαλείας Α-Ε |
| QΑξιολογημένο ποσοστό |
≥ 99,5% |
| Κουδούνι εργασίας |
≤ 75dBA |
| Λάθος συμπλήρωσης |
≤ ± 3%
(γεμίζοντας περισσότερα από 300 mg από κόκκους 40-80 ματιών)
|
| Συμπυκνωμένος αέρας |
00,06m3/min 0,3Mpa |
| Πηγή νερού |
Αντλία κενού δακτυλίου νερού με δεξαμενή νερού ή συνδεδεμένη με εξωτερική πηγή νερού |
| Ύδρευση |
250 λίτρα/ώρα |
| Διάμετρος εισόδου νερού |
20 χιλιοστά |
| Διάμετρος σωλήνα αποχέτευσης |
27 χιλιοστά |
| VΑξιοσημείωση |
-0,02·-0,06 MPa |
| Εργασιακό περιβάλλον |
Θερμοκρασία: 21°C±3°C |
| |
Σχετική υγρασία: 40-55% |
| Wύψος λειτουργίας |
Χειροκίνητη τροφοδοσία ≥2,6m |
| |
Τροφοδοσία υπό κενό ≥2,8m |
| Όγκος καυσαερίων |
300 m3/h |
Χαρακτηριστικά του γεμιστήρα κάψουλας
1Ο εσωτερικός σχεδιασμός του πίνακα στροφής με το καλούπι βελτιώνεται και χρησιμοποιείται το αρχικό ιαπωνικό γραμμικό ρυμουλκούμενο για να εξασφαλιστεί η ακρίβεια και η διάρκεια ζωής του εξοπλισμού.
2Ο σχεδιασμός της αντλίας πετρελαίου που χρησιμοποιείται για την ατομικοποίηση υπό πίεση μειώνει την φθορά και παρατείνει τη διάρκεια ζωής των εξαρτημάτων.
3Η στήλη και το σασί είναι ενσωματωμένα, έτσι ώστε το κάθισμα πλήρωσης να μην είναι εύκολο να μετακινηθεί και η τροφοδοσία να είναι πιο σταθερή και ακριβής.
4Με βάση το κατώτερο επίπεδο της πλάκας δοσολογίας, την τρισδιάστατη ρύθμιση και το ομοιόμορφο κενό, η ακρίβεια πλήρωσης μπορεί να εξασφαλιστεί αποτελεσματικά και είναι πολύ βολική για καθαρισμό.
5. Εξοπλισμένο με οθόνη αφής, όταν υπάρχει έλλειψη υλικού ή κάψουλες ή μια βλάβη στο κανάλι υλικού, αυτόματα συναγερμός, θα σταματήσει αυτόματα,και να εμφανίσει τη μέτρηση σε πραγματικό χρόνο κάθε κάψουλας και τη σωρευτική απόδοση.
Αρχή λειτουργίας της μηχανής πλήρωσης κάψουλας
Η αρχή λειτουργίας της αυτόματης μηχανής γεμίσματος κάψουλας διαιρείται σε δύο μέρη, τα οποία είναι η κίνηση της κάψουλας και η γεμάτη του φαρμάκου:
1. Κίνηση της κάψουλας
Κατά τη διάρκεια της διαδικασίας πλήρωσης της μηχανής πλήρωσης διαλείπουσας κάψουλας, η κίνηση της κάψουλας εξαρτάται από το πλαίσιο δεικτικού για διαλείπουσα και διακοπτική περιστροφή.Ο όγκος πλήρωσης της κάψουλας καθορίζεται κυρίως από τον όγκο του μετρητή.
Η κούφια κάψουλα βρίσκεται στο καψούλι, η κύρια σανίδα κινείται πάνω κάτω, η κάψουλα μπαίνει στο αυλάκι καθοδήγησης της κάψουλας με τη δική της βαρύτητα,και στη συνέχεια το οριζόντιο πιρούνι και το κατακόρυφο βύσμα κάνουν το καπάκι της κάψουλας προς τα πάνω και το
Το σώμα της κάψουλας και το καπάκι της κάψουλας διαχωρίζονται υπό την επίδραση της συσκευής, και στη συνέχεια η μονάδα εισέρχεται στον σταθμό πλήρωσης σκόνης.
2- Φάρμακο γεμίζει.
Ο αισθητήρας στο δαχτυλίδι που κρατά τη σκόνη ελέγχει την βίδα τροφοδοσίας πάνω από αυτό και το φάρμακο προστίθεται συνεχώς για να κάνει το ύψος της σκόνης στο δαχτυλίδι που κρατά τη σκόνη σταθερή θέση.Σπρώξτε τη στήλη φαρμάκων στο σώμα της κάψουλας.Μετά απ' αυτό,
εισέρχεται στην απόρριψη της κάψουλας, την κλειδαριά της κάψουλας, την τελική εκκένωση της κάψουλας, τον σταθμό καθαρισμού του μοντέλου με τη σειρά του, και στη συνέχεια εισέρχεται σε έναν νέο κύκλο σταθμού, και ο κύκλος αρχίζει ξανά και ξανά.
Εφαρμογή της μηχανής πλήρωσης κάψουλας
Προαιρετικές προσθήκες
|
ΓΧάντζες Μέρη
Το μηχάνημα μπορεί να ρυθμιστεί για όλα τα μεγέθη κάψουλας με μια σειρά από διαθέσιμα ανταλλακτικά.
|
|
Συσκευή πλήρωσης με σφαιρίδια
Η συσκευή πλήρωσης με σφαιρίδια έχει σχεδιαστεί για να γεμίζει σφαιρίδια σε σκληρές κάψουλες ζελατίνης.
|
|
Άδειος τροφοδότης κάψουλας
Σχεδιασμένα για να ανυψώνουν απαλά τα κάψουλα για να αποτρέπουν
διαχωρισμός των καψουλών και συντριβή των καψουλών κατά τη φόρτωση.
|
|
Τροφοδότης σκόνης
Το σύστημα μεταφοράς κενού παρέχει τη σκόνη
αυτομάτως στον κύριο απορριπτήρα σκόνης του μηχανήματος.
|
|
Χωρισμός καψουλών
Απομακρύνει την εξωτερική σκόνη από τις τελικές κάψουλες και τις μεταφέρει προς τα πάνω για να εκφορτωθούν στο βαρέλι αποθήκευσης της κάψουλας.
|
|
Ημιαυτόματος μετρητής κάψουλας
Οι κάψουλες μετρούνται και απορρίπτονται και οι κάψουλες μπορούν να συσκευάζονται σε φιάλες ή σε άλλα δοχεία.
|
|
Εmpty Ζελατίνη/HPMC Καψούλα
Διατίθενται επίσης κενές κάψουλες διαφόρων χρωμάτων και προδιαγραφών.
|
