Λεπτομέρειες:
|

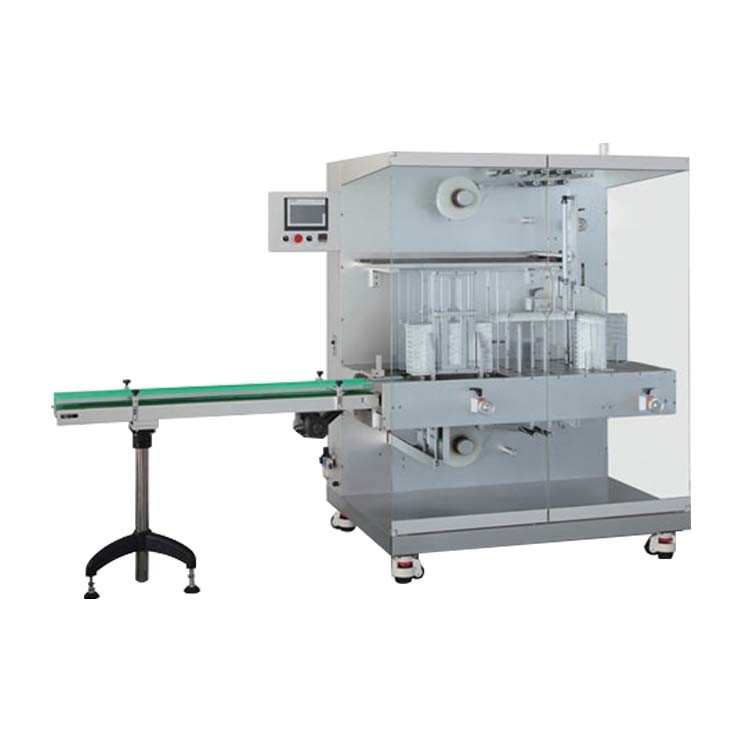

Name: | Stainless Steel Automatic PE Film Packing Banding Machine 20~35 Bundles/min | External size: | 1400x1060x1800mm |
---|---|---|---|
Conveying size: | 1300x296x840mm | Banding speed: | 20~35 bundles/min |
Power: | 220V/50Hz 2000W | Weight: | 980KG |
Banding material: | PE film | KEY word: | Automatic Banding Machine Automatic Strapping machine |
Επισημαίνω: | Αυτόματη μηχανή συσκευασίας ταινιών PE,αυτόματη μηχανή συσκευασίας 20 δέσμες/λεπτό,αυτόματη μηχανή συσκευασίας 2000 W |
Περιγραφή του προϊόντος της αυτόματης συσκευασίας
Χρησιμοποιούνται εισαγόμενα ηλεκτρικά εξαρτήματα σε αυτό το μηχάνημα και χρησιμοποιεί σύστημα ελέγχου PLC. Διατίθεται HMI. Έχει τα χαρακτηριστικά της σταθερής λειτουργίας, της εύκολης λειτουργίας.Το μηχάνημα χρησιμοποιείται κυρίως για τη συσκευασία συνδυασμού και ταινίας στη βιομηχανία τροφίμων και φαρμάκων.
Παραμέτρους προϊόντος της αυτόματης συσκευασίας
1 |
Μοδελ |
Δελτίο ΕΚΑΧ αριθ. |
2 |
Διάσταση ταινίας(Α/Δ/Η) |
Μέγιστο:250*250*300 mm Ελάχιστο:50x60x90 χιλιοστά |
3 |
Υλικό ταινίας |
Φύλλα PE κατάλληλη προδιαγραφή ταινίας(πλάτος):30 με 80 χιλιοστά. Δυνατότητα εκτύπωσης:30~80μ. |
4 |
Ταχύτητα ταινίας |
20~35 δέσμες/min (εξαρτάται από τις διαστάσεις των κιβωτίων και τον αριθμό των στρωμάτων) |
5 |
Vγήρανση |
220V/50Hz |
6 |
Δύναμη |
2000W |
7 |
Επνευματοκόπτης |
00,6 έως 0,8 MPa |
8 |
Εξωτερικό μέγεθος |
1400x1060x1800 χιλιοστά |
9 |
Μέγεθος μεταφοράς |
1300x296x840mm |
10 |
Βάρος |
980 κιλά |
11 |
Περιβάλλον εργασίας |
1Εργασιακό αέρας πρέσα> 0.6 MPa 2. Μετατόπιση του αέρα:00,3 κυβικά μέτρα/min 3. Δραστηριακή τάση:220V/50HZ. 4. Το περιβάλλον εργασίας είναι καθαρό. 5. Το μπροστινό τερματικό είναι συνδεδεμένο με τη συσκευασία κουτιών |
Παρουσίαση προϊόντων αυτόματης συσκευασίας
Μηχανική αρχή
Το μηχάνημα αυτό αποτελείται από στήριγμα μηχανής, μηχανισμό μεταφοράς, μηχανισμό τοποθέτησης κιβωτίου, μηχανισμό ώθησης κιβωτίου, μηχανισμό θερμικής σφράγισης και μηχανισμό τυποποίησης με φιλμ κλπ.Το μπροστινό τερματικό μπορεί να συνδεθεί με μηχανή συσκευασίας κουτιώνΗ γενική αρχή λειτουργίας είναι η ακόλουθη:.
Μετά την ολοκλήρωση της στοίβωσης, ο ανωτέρω σπρώχτης του κινητήρα σπρώχνει το σε ένα ράφι αποθήκευσης κιβωτίου, σπρώχνοντας το servo 1 πίσω.Ο μηχανισμός σπρώξιμο κουτί σπρώξτε κάθε στοίβα σε πλευρικό μηχανισμό σπρώξιμο, στη συνέχεια, ο μηχανισμός πλευρικής ώθησης σπρώχνει κάθε στοίβα σε μηχανισμό θερμικής σφράγισης για θερμική σφράγιση, κοπή, ψύξη.
1) Το κουτί μπαίνει στην ιμάντα μεταφοράς- συνδέεται με τον μηχανισμό συσκευασίας του κουτιού→
2) Αποθήκευση συλλέγει τα κουτιά - Ρυθμίστε τη μετατόπιση και τον αισθητήρα με βάση τους αριθμούς των κουτιών→
3) διακόπτης εγγύτητας -Ελέγχος του servo φόρτωσης υλικού→
4) Πάνω σπρώχνοντας σέρβο σπρώξτε το κουτί -Σύνθημα ελέγχου απόκτησης→
5) Πάνω σπρώχνοντας servo κινείται πίσω -Υλικό σπρώχνοντας servo 1 σπρώξτε το κουτί στην αποθήκευση→
6) Υλικό σπρώξιμο servo 1 - σπρώξτε τα στοιβαγμένα κουτιά σε πλευρική θέση σπρώξιμο→
7) πλάγια σπρώξιμο servo - σπρώξτε τα στοιβαγμένα κουτιά για το υλικό σπρώξιμο servo θέση 2→
8) Υλικό σπρώχνοντας servo 2 εργασίες-σπρώχνετε το κουτί στην θέση θερμικής σφράγισης→
9) Εργασίες κυλίνδρων κιβωτίου πίεσης→
Το υλικό που σπρώχνει το servo 2 κινείται προς τα πίσω→
11) Εργασίες σερβομηχανής για την άνω κοπή→
12) Κύλινδρο κάτω από το κοπτήρα αρχίζει σφράγιση ταινίας - Κύλινδρο πάνω από το κοπτήρα συνεχίζει να πιέζει→
13) Κατεβαίνοντας cutter κινείται πίσω→
14) Ψύξη με φυσήγμα αέρα - Το κοπτήρα προς τα πάνω κινείται προς τα πίσω→
15), καιΤο μπάντινγκ ολοκληρώνει μια στροφή.
Ηλεκτρική αρχή
1Μεταφορέας κινητήρα, 120W, λειτουργεί με ζώνη χρονισμού.
2Ένα κιβώτιο μετακινείται στον μηχανισμό αποθήκευσης, ο εσωτερικός φωτοηλεκτρικός διακόπτης ενεργοποιεί το σήμα που μεταδίδεται στον κυλίνδρο που σπρώχνει προς τα πάνω.Ο χρόνος φόρτωσης του κουτιού ορίζεται εδώ για να ελέγξει τους αριθμούς των στρωμάτωνΤο κουτί που στηρίζει το πλατό μετακινείται στη θέση εργασίας και επιστρέφει με καθυστέρηση.
3. Όταν επιτυγχάνεται ο στόχος αριθμός των κιβωτίων σπρώξιμο, PLC μεταδίδει σήμα στο σπρώξιμο servo 1. σπρώξιμο action box ολοκληρώνεται. Μεταδίδει το κουτί στο ράφι αποθήκευσης και στη συνέχεια κινείται πίσω.
4Το σήμα PLC μεταδίδεται στο σπρώξιμο του servo 1 και το σήμα ενεργοποίησης όταν κινείται προς τα πίσω. Το σπρώξιμο του servo 2 αρχίζει να λειτουργεί. Τα στοιβαγμένα κουτιά σπρώχνονται σε κατακόρυφη θέση σπρώξεως.Οδηγία δράσης απελευθέρωσης με βάση τις απαιτήσεις ρύθμισης.
5Το κατακόρυφο σέρβο σπρώξεως ολοκληρώνει την ενέργεια, μετά μεταδίδει σήμα στο σέρβο σπρώξεως 2.
6 σπρώχνοντας servo 3 σπρώχνετε το κουτί στην θέση θερμικής σφράγισης. σπρώχνοντας κύλινδρο συνεχίζει να πιέζει το κουτί από το κουτί που τραβάται πίσω από τη ζώνη. σπρώχνοντας servo 3 πίσω,και ο άνω και ο κατώτερος μηχανισμός θερμικής σφράγισης συνδέει το κουτί.
7 Η σανίδα σπρώγματος κινείται προς τα πίσω και στη συνέχεια ο άνω μηχανισμός θερμικής σφράγισης ενεργοποιείται, για να αποφευχθεί η σύγκρουση.
8Όταν η πάνω θερμική σφραγίδα κινείται στο όριο, η κάτω θερμική σφραγίδα ενεργοποιείται.
9 Η κατώτερη θερμική σφραγίδα υποχωρεί και την ίδια στιγμή ενεργοποιείται η ψύξη με αέρα και διαρκεί ο χρόνος φυσήσεως.
10 Ο κυλίνδρος θερμικής σφράγισης κινείται προς τα πίσω, και η πίεση του κιβωτίου επιστρέφει, στη συνέχεια ολοκληρώνεται μια σειρά διαδικασίας συσκευασίας.
