Λεπτομέρειες:
|
Επισημαίνω: | μηχανή ραφών κλειδαριών δοχείων κασσίτερου,0.31kw μηχανή ραφών κλειδαριών,0.5MPa μηχανή ραφών κλειδαριών |
---|
Εισαγωγή
Αυτό το μοντέλο είναι πλήρως κλεισμένο από ανοξείδωτο χάλυβα και είναι κατάλληλο για γέμισμα και σφράγιση πλαστικών σωλήνων διαφόρων προδιαγραφών. Η μέγιστη ταχύτητα είναι 120 τεμ/λεπτό, η κανονική ταχύτητα παραγωγής είναι 80-120 τεμ/λεπτό, ρύθμιση ταχύτητας μετατροπής συχνότητας. Η ακρίβεια πλήρωσης είναι ±0,5%. Ο πλαστικός σωλήνας είναι τύπου οπής εσωτερικής θερμής αεροστεγανότητας.

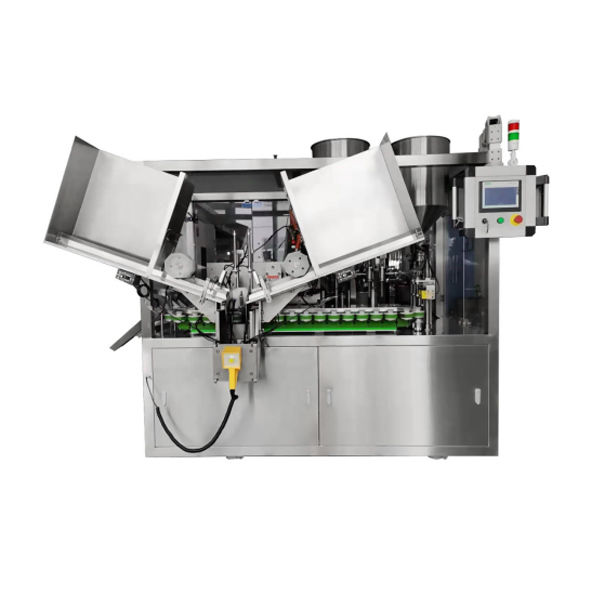

Η μηχανή πλήρωσης και σφράγισης αλοιφής SED-120RG-A είναι πλήρως αυτόματου τύπου διπλού σταθμού, ο έκκεντρος άξονας είναι από σφυρήλατο χάλυβα για να εξασφαλίσει την αντοχή της ζωής του και ο κύλινδρος χρησιμοποιείται ως ελατήριο του κυλίνδρου έκκεντρου άξονα για να εξασφαλίσει σταθερή ελαστική δύναμη; Χρησιμοποιώντας τους πιο προηγμένους στον κόσμο εισαγόμενους συγχρονισμένους ιμάντες μεταφοράς κυπέλλων σωλήνων, λειτουργία PLC και οθόνης αφής, βασιζόμενοι σε νέες τεχνολογίες όπως έκκεντρους άξονες και πνευματικά εξαρτήματα για τον έλεγχο μηχανικών ενεργειών και βασιζόμενοι σε μετατροπείς συχνότητας για τη ρύθμιση της ταχύτητας, μπορεί να εξασφαλίσει την υψηλή ταχύτητα, σταθερή και αξιόπιστη λειτουργία της μηχανής και να κάνει το γέμισμα πιο ακριβές.
Χρησιμοποιούνται γερμανικά ανθεκτικά στην φθορά ρουλεμάν ολίσθησης πάνω από την επιφάνεια εργασίας, δεν χρειάζεται ανεφοδιασμός, μειώνουν τη ρύπανση και πληρούν τις απαιτήσεις GMP. χρησιμοποιήστε ιταλικό κοχλία και κύριο κινητήρα κοχλία για να κάνετε τη μηχανή να λειτουργεί σταθερά και αξιόπιστα. χρησιμοποιήστε γερμανικό περιοριστή ροπής και χιτώνιο τάνυσης για την αποφυγή υπερφόρτωσης. χρησιμοποιήστε ιταλικό εισαγόμενο συγχρονισμένο ιμάντα για να κάνει τη μηχανή να λειτουργεί με μεγάλη ταχύτητα. υιοθετεί εισαγόμενο από την Ιαπωνία δακτύλιο στεγανοποίησης, έτσι ώστε το γέμισμα να μην διαρρέει. Ολόκληρη η μηχανή έχει προηγμένη δομή, προηγμένη διαμόρφωση και είναι εξοπλισμένη με αυτόματη κινεζική οθόνη συναγερμού βλαβών, η οποία έχει τα χαρακτηριστικά της βολικής λειτουργίας, της βολικής συντήρησης και του βολικού καθαρισμού. Μπορεί να χρησιμοποιηθεί ως αυτόνομη μηχανή ή μπορεί να συνδυαστεί με την αυτόματη μηχανή χαρτοκιβωτίων και την αυτόματη μηχανή θερμοσυστελλόμενης μεμβράνης της εταιρείας για να σχηματίσει μια γραμμή σύνδεσης παραγωγής για συνδεδεμένη παραγωγή.
Η κύρια μηχανή αποτελείται από: σωλήνα σύστημα τροφοδοσίας, προαιρετική συσκευή ανίχνευσης και καθαρισμού σωλήνων, μηχανισμός χρωματικής σήμανσης, μηχανισμός πλήρωσης, αυτόματη συσκευή λεπτής ρύθμισης για γέμισμα, μηχανισμός ανύψωσης πλήρωσης, σύστημα χωρίς σωλήνα και χωρίς γέμισμα, προαιρετικό διπλό στρώμα πλήρωσης μόνωσης, μηχανισμός σφράγισης, μηχανισμός εκκένωσης, κύριο σύστημα κίνησης, ηλεκτρικό σύστημα ελέγχου, κύριος κινητήρας και ένα σετ καλουπιών. (Το τμήμα με γραμμές είναι μια προαιρετική συσκευή. Οι προδιαγραφές του καλουπιού παρέχονται κατόπιν αιτήματος.)
Διαδικασία πλήρωσης και σφράγισης:
Ο σωλήνας αποστέλλεται στη θήκη κυπέλλου μέσω του πτερυγίου. Μετά τον καθαρισμό και τη βαθμονόμηση, ο σωλήνας εγχέεται στο υλικό από μια παλινδρομική αντλία εμβόλου από ανοξείδωτο χάλυβα. Αφού ο πλαστικός σωλήνας (σύνθετος σωλήνας αλουμινίου-πλαστικού) θερμανθεί με ζεστό αέρα, σφιγκτεί και κλαδεύεται, ο σωλήνας εκφορτίζεται αυτόματα.
Σύστημα τροφοδοσίας σωλήνων: Είναι ένας πλήρως αυτόματος μηχανισμός φόρτωσης σωλήνων και ο σωλήνας φορτώνεται χειροκίνητα από ολόκληρο το κουτί. Το κουτί σωλήνων είναι εξοπλισμένο με διπλή πόρτα στο μπροστινό μέρος, η οποία είναι βολική για τη φόρτωση σωλήνων και έχει μεγάλη χωρητικότητα. Λαμβάνοντας ως παράδειγμα έναν σωλήνα 20g, μπορεί να χωρέσει περισσότερα από 1500 τεμάχια; κίνηση έκκεντρου άξονα, η δράση είναι ομαλή και απαλή, ο σωλήνας αρνητικής πίεσης ανοίγει στην πλάκα ανατροπής για να ρουφήξει σταθερά τον σωλήνα για να διασφαλιστεί ότι πέφτει με ακρίβεια στο κύπελλο σωλήνα. ο διακόπτης rocker μπορεί να χρησιμοποιηθεί για τον έλεγχο του εάν ο σωλήνας πέφτει όταν η μηχανή λειτουργεί.
Μηχανισμός πλήρωσης:
Μορφή πλήρωσης: δομή εμβόλου σώματος βαλβίδας.
Κεφαλή πλήρωσης: ολοκληρωμένο γέμισμα κοπής με εμφύσηση (αντι-σταγόνες, αντι-τράβηγμα)
Εύρος πλήρωσης: 5~250g
Ακρίβεια πλήρωσης: ±0,5%
Χωρίς σωλήνα και χωρίς γέμισμα: Δύο σετ ανεξάρτητων μηχανισμών χωρίς σωλήνα και χωρίς γέμισμα παρέχουν διπλή προστασία.
Προκειμένου να λυθεί το πρόβλημα της εύκολης δημιουργίας φυσαλίδων αέρα και πιτσιλίσματος στον σωλήνα κατά τη διάρκεια του γεμίσματος, ο σωλήνας ανυψώνεται κατά τη διάρκεια του γεμίσματος, έτσι ώστε το ακροφύσιο να εισέρχεται στη σωστή θέση στο κάτω μέρος του σωλήνα και ο σωλήνας χαμηλώνει κατά το γέμισμα μέχρι να ολοκληρωθεί το γέμισμα και στη συνέχεια ο σωλήνας παραμένει για ένα χρονικό διάστημα. Ταυτόχρονα, το ακροφύσιο φυσάται και κόβεται για να γίνει το ακροφύσιο πολύ καθαρό και τελικά ο σωλήνας πέφτει και εισέρχεται στην επόμενη διαδικασία. Η κεφαλή πλήρωσης και το ακροφύσιο συνδέονται με μια σύνδεση γρήγορης αλλαγής, η οποία δεν αφήνει καμία πάστα και είναι εύκολο να αφαιρεθεί και να πλυθεί.
Μηχανισμός σφράγισης:
Μορφή μηχανισμού: σύνδεσμος έκκεντρου άξονα
Πλαστικός σωλήνας, σύνθετος σωλήνας: εσωτερική θερμή αεροστεγανότητα (με κύκλωμα ψύξης νερού)
Επιλέγεται η γεννήτρια θερμού αέρα που εισάγεται από την Ελβετία, η κεφαλή θερμού αέρα υιοθετεί την τελευταία δομή οπών, η θέρμανση είναι ομοιόμορφη και η στεγανοποίηση των άκρων είναι σταθερή και όμορφη. Ο μηχανισμός στεγανοποίησης των άκρων μπορεί να ανυψωθεί και να χαμηλωθεί με το χέρι για να προσαρμοστεί σε διαφορετικά μήκη σωλήνων.
Τα κύρια ηλεκτρικά μέρη: ένα πλήρες σετ ηλεκτρικών συστημάτων SIEMENS χρησιμοποιούνται για να εξασφαλίσουν τη σταθερότητα ολόκληρου του συστήματος. τα πνευματικά προϊόντα είναι προϊόντα Festo. οι αισθητήρες είναι προϊόντα από την American Banner και τη German ck.
Προστατευτική συσκευή
α. Προστασία διακόπτη χαμηλής πίεσης αέρα
β. Διακόπτης διακοπής έκτακτης ανάγκης: Χρησιμοποιείται για τεχνητή διακοπή έκτακτης ανάγκης όταν συμβεί απροσδόκητη βλάβη.
Κύριες τεχνικές παράμετροι
Μοντέλο |
SED-120RG-A |
|
Κύρια μηχανή Εμβαδόν |
(περίπου) 4m2 |
|
Περιοχή εργασίας |
(περίπου)20㎡ |
|
Ψύκτης νερού Εμβαδόν |
(περίπου)1㎡ |
|
Περιοχή εργασίας |
(περίπου)4㎡ |
|
Ολόκληρη η μηχανή (L×W×H) |
2350 (Χωρίς θύρα αφαίρεσης 200)×1300×2200mm |
|
Ολοκληρωμένη δομή |
Λειτουργία ένωσης |
|
Βάρος |
(περίπου)1400Kg |
|
