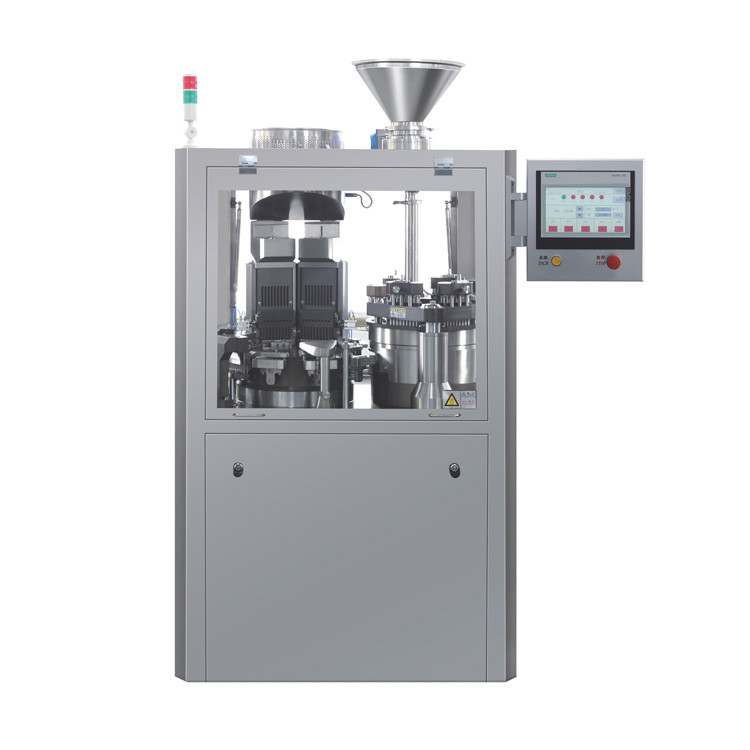

Μηχανή πλήρωσης κάψουλας ελέγχου PLC 50Hz Πλήρως αυτόματη 150000 κάψουλες/ώρα

Πλήρως αυτόματη μηχανή πλήρωσης κάψουλας PLC Control 150000 Κάψουλες/ώρα

Περιγραφή προϊόντος της μηχανής πλήρωσης κάψουλας

Η αυτόματη μηχανή πλήρωσης κάψουλας SED-2500J-B που παράγεται από την εταιρεία μας είναι το καινοτόμο προϊόν τρίτης γενιάς μετά από πολλές καινοτομίες και βελτιώσεις.

Το νέο προϊόν είναι εξοπλισμένο με προηγμένες τεχνολογίες και τέλεια διαμόρφωση.Δεν καλύπτει μόνο όλες τις λειτουργίες και τα αποτελέσματα της οικιακής μηχανής πλήρωσης καψουλών του ίδιου μοντέλου, αλλά διαθέτει επίσης πέντε κομμάτια καινοτομίας, τρία από τα οποία έχουν εκδοθεί το πιστοποιητικό ευρεσιτεχνίας μοντέλου χρησιμότητας από την εθνική διοίκηση πνευματικής ιδιοκτησίας, ΛΔΚ στις 11 Μαΐου , 2016.

Η καινοτόμος αυτόματη μηχανή πλήρωσης καψουλών NJP-1200C, της οποίας η απόδοση και η ποιότητα έχουν φτάσει στο κορυφαίο επίπεδο στην εγχώρια βιομηχανία, πέρασε από την επιθεώρηση του Κέντρου Ποιότητας Προϊόντων Μηχανημάτων Συσκευασίας Zhejiang.

Παράμετροι προϊόντος της μηχανής πλήρωσης κάψουλας ​

Αρχή εργασίας της μηχανής πλήρωσης καψουλών

Η αρχή λειτουργίας της αυτόματης μηχανής πλήρωσης κάψουλας χωρίζεται σε δύο μέρη, τα οποία είναι η κίνηση της κάψουλας και η πλήρωση του φαρμάκου:


1. Κίνηση της κάψουλας
Κατά τη διαδικασία πλήρωσης της μηχανής διαλείπουσας πλήρωσης κάψουλας, η κίνηση της κάψουλας εξαρτάται από το κιβώτιο ευρετηρίου για διακοπτόμενη και ασυνεχή περιστροφή.Ο όγκος πλήρωσης της κάψουλας καθορίζεται κυρίως από τον όγκο της μέτρησης

τρύπα δίσκου.Η κοίλη κάψουλα βρίσκεται στη χοάνη της κάψουλας, η κύρια πλακέτα κινείται πάνω και κάτω, η κάψουλα εισέρχεται στην αυλάκωση οδηγού της κάψουλας με τη δική της βαρύτητα και, στη συνέχεια, το οριζόντιο πιρούνι και το κατακόρυφο βύσμα κάνουν το καπάκι της κάψουλας προς τα πάνω και το

το σώμα της κάψουλας προς τα κάτω στην άνω και κάτω μονάδα.Το σώμα της κάψουλας και το καπάκι της κάψουλας διαχωρίζονται υπό τη δράση της συσκευής και στη συνέχεια η μονάδα εισέρχεται στο σταθμό πλήρωσης σκόνης.


2. Γέμισμα φαρμάκου
Ο αισθητήρας στον δακτύλιο συγκράτησης σκόνης ελέγχει τη βιδωτή ράβδο τροφοδοσίας πάνω από αυτήν και το φάρμακο προστίθεται συνεχώς για να κάνει σταθερό το ύψος της σκόνης στον δακτύλιο συγκράτησης σκόνης.θέση, σπρώξτε τη στήλη φαρμάκου μέσα στο σώμα της κάψουλας.Μετά από αυτό, αυτό

εισέρχεται στην απόρριψη της κάψουλας, στο κλείδωμα της κάψουλας, στην τελική εκκένωση της κάψουλας, στον σταθμό καθαρισμού της μονάδας με τη σειρά της και, στη συνέχεια, εισέρχεται σε έναν νέο κύκλο κύκλου σταθμού και ο κύκλος αρχίζει ξανά και ξανά.

Κύρια χαρακτηριστικά της μηχανής πλήρωσης κάψουλας

1. Το άνοιγμα και το κλείδωμα της κάψουλας μπορεί να ελεγχθεί αυτόματα το οποίο είναι ασφαλές και βολικό.

2. Εξοπλισμένο με σύστημα ελέγχου ιντσών, που το καθιστά εύκολο και βολικό για τον καθαρισμό, τη φόρτωση και την εκφόρτωση των άνω και κάτω καλουπιών.

3. Εξοπλισμένο με σύστημα ασφαλείας ελέγχου πύλης και σύστημα ασφαλείας μηχανικής βλάβης, το οποίο παρέχει λειτουργίες αυτόματου συναγερμού και διακοπής λειτουργίας.

4. Ο αυτόματος συναγερμός και ο τερματισμός λειτουργίας θα ενεργοποιούνται όταν δεν υπάρχει άδεια κάψουλα ή σκόνη.

5. Πλούσιες λειτουργίες σχεδιασμένες στο HMI, συμπεριλαμβανομένης της καταμέτρησης και εμφάνισης λειτουργιών κατά την παραγωγή, και είναι σε θέση να συνδεθεί με τον εκτυπωτή, εάν χρειάζεται, για πληροφορίες εκτύπωσης, όπως ημερομηνία παραγωγής, αριθμός παρτίδας, ποσότητα κ.λπ.

6. Ο θάλαμος διαχωρισμού της κάψουλας κινείται από σιδηροτροχιά οδηγού σφράγισης, η οποία μπορεί να αποτρέψει την είσοδο ελαττωματικών καψουλών και σκόνης στον θάλαμο κατά τη διάδοση των καψουλών, διασφαλίζοντας τη σταθερότητα της λειτουργίας.

7. Οι άξονες απορρόφησης, ώθησης, ασφάλισης της κάψουλας, καθώς και η ελαττωματική απόρριψη της κάψουλας σφραγίζονται με δύο στρώσεις δακτυλίου στεγανοποίησης, μεταξύ των οποίων η πρώτη στεγανοποίηση υιοθετεί Nitrile Butadiene Rubber (NBR) για να αποτρέψει την απώλεια της λίπανσης, και η δεύτερη χρήση στεγανοποίησης εισαγόμενος δακτύλιος στεγανοποίησης από καουτσούκ σιλικόνης (SIL) για την αποτροπή της εισόδου σκόνης στα ρουλεμάν, ο οποίος έχει λύσει αποτελεσματικά το πρόβλημα της ζημιάς στα ρουλεμάν και του μπλοκαρίσματος του άξονα λόγω διαρροής σκόνης.

8. Οι δύο οριζόντιοι άξονες του πλήρως κλειστού πικάπ υψηλής ακρίβειας υιοθετούν ρουλεμάν PTFE χωρίς λάδι, τα οποία σφραγίζονται με εισαγόμενο δακτύλιο στεγανοποίησης από καουτσούκ σιλικόνης (SIL) για να αποτρέπεται η είσοδος σκόνης στο εσωτερικό δωμάτιο του πικάπ, διασφαλίζοντας την ακρίβεια λειτουργίας του πικάπ , χωρίς να χρειάζεται μόνιμη συντήρηση και προσθήκη λίπανσης.

9. Οι εκκεντροφόροι αεροπλάνου λειτουργούν στη λειτουργία διπλών σιδηροτροχιών, όπου οι δύο άξονες εξέρχονται χωριστά.Μπορεί να βελτιώσει την ακρίβεια λειτουργίας και εν τω μεταξύ να εξαλείψει την πιθανότητα σύγκρουσης μεταξύ της κάτω μήτρας και του δίσκου δοσολογίας.

10. Ο διαχωριστής έκκεντρου υψηλής ακρίβειας χρησιμοποιεί οπτική διαχωριστική κεφαλή της γερμανικής Zeiss.Ο διαχωριστικός άξονας επεξεργάζεται στο CNC ταυτόχρονα, γεγονός που έχει εξασφαλίσει την ακρίβεια κατανομής του περιστρεφόμενου δίσκου και του δίσκου δόσης ενώ το μηχάνημα λειτουργεί γρήγορα, εξασφαλίζοντας έτσι την ακρίβεια πλήρωσης.Η υψηλότερη ακρίβεια του διαχωριστή έκκεντρου παρέχει επίσης στη μηχανή μεγαλύτερη διάρκεια ζωής.

11. Όλα τα έκκεντρα λειτουργίας υποβάλλονται σε επεξεργασία με επεξεργασία ενανθράκωσης και σβέσης 20crmoti και στη συνέχεια υποβάλλονται σε επεξεργασία σε μηχανή λείανσης CNC ταυτόχρονα, γεγονός που έχει εξασφαλίσει την ακρίβεια και την ενότητα των έκκεντρων και παρέχει μεγαλύτερη διάρκεια ζωής.

Έκθεση προϊόντος Μηχανής Γέμισης Κάψουλας

Εφαρμογή Μηχανής Γέμισης Κάψουλας
